Информация для застройщиков МКД

      • Imagem

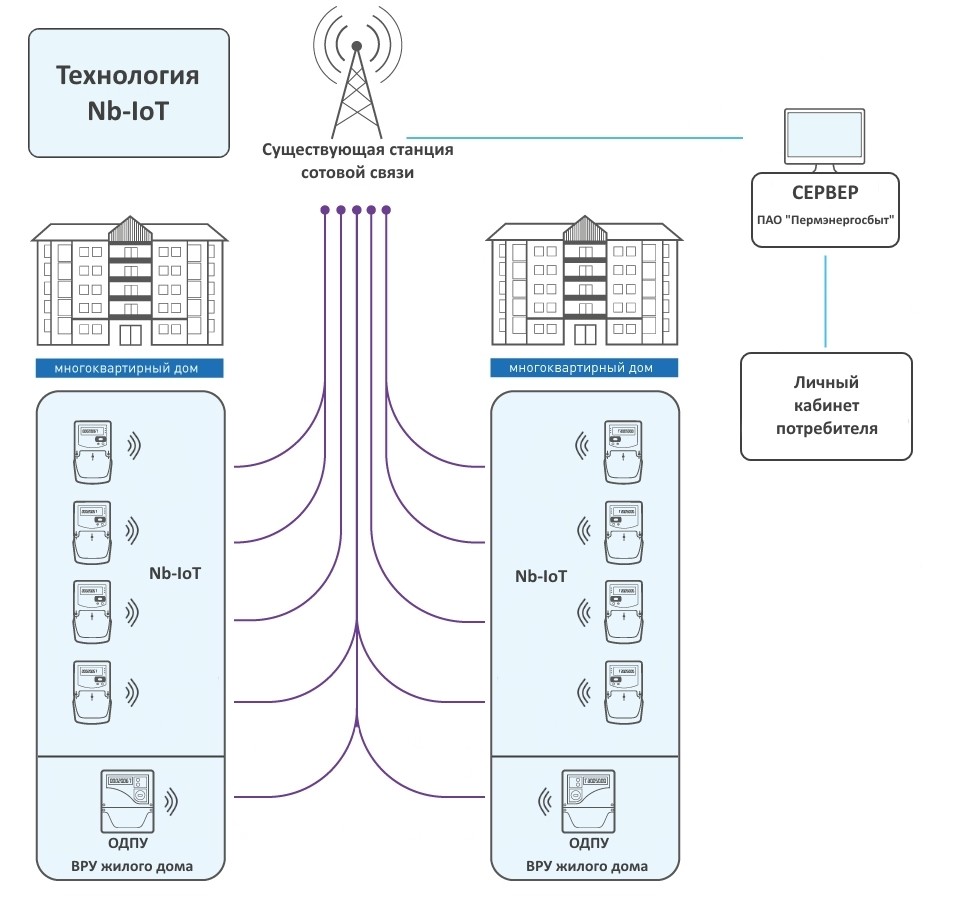

      • ИСУ, передающие данные с помощью сети сотовой связи GSM/GPRS и через Интернет. Благодаря глобальному покрытию территорий, эти виды связи, стали доступны не только в городах, но и в сельской местности. Если на объекте присутствует сотовая связь, то для опроса счетчика достаточно подключить GSM модем с SIM-картой. Плюсы этой системы – надежность передачи данных, простота и отсутствие УСПД, ретрансляторов и других устройств. Минус – оплата услуг связи оператору сотовой сети.
        Для осуществления сбора данных необходимо:
        Применение индивидуальных и общедомовых приборов учета со встроенными GSM-модемами с непосредственной передачей данных с каждого ПУ на сервер энергосбытовой компании. В каждый прибор учета устанавливается Sim-карта с открытым CSD/GPRS или Internet каналом

      • Imagem

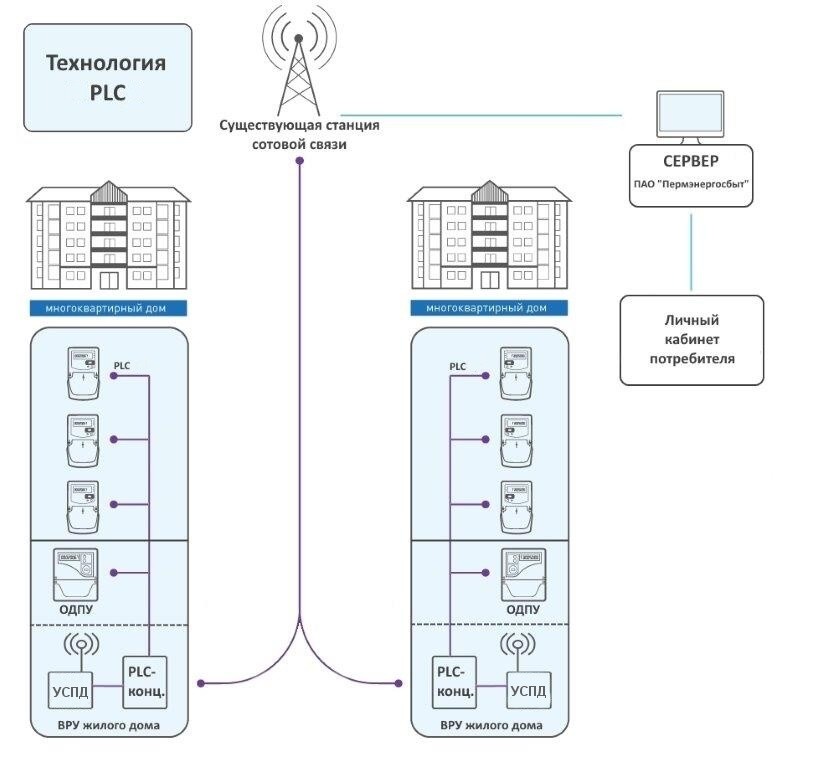

      • PLC (Power Line Communication) – технология обмена данными непосредственно по линиям электропередачи. Для передачи данных используется модуляция OFDM, применение которой существенно увеличивает помехоустойчивость и пропускную способность канала связи, по сравнению с конкурирующими технологиями. В результате обеспечивается оперативный сбор данных и журналов событий со счетчиков электроэнергии даже в изношенных электрических сетях. Применение данной технологии сбора данных рекомендуется на тех объектах ИСУ, где предполагается большой объем собираемых данных и требуется оперативная реакция оборудования на команды оператора.
        Для осуществления сбора данных необходимо:
        Применение индивидуальных и общедомовых приборов учета со встроенными PLS-2,3 модемами с передачей данных по силовой сети (ВЧ связь). Во ВРУ дома устанавливаются PLS-концентраторы на каждую фазу питающей сети и осуществляющие опрос всех установленных приборов учета. Совместно с концентраторами устанавливается GSM-шлюз с установленной Sim-картой с открытым CSD/GPRS каналом осуществляющий опрос концентраторов по RS-485 и передачу данных по GSM-каналу на сервер энергосбытовой компании.

      • Imagem
      • RS-485 (Recommended Standard 485 или EIA/TIA-485-A) – широко используемая технология передачи данных по витой паре. Канал связи обеспечивает стабильность и оперативность сбора данных со счетчиков электроэнергии, но для их подключения требуется прокладка витой пары и установка устройствразветвителей. Правильно спроектированные проводные сети позволяют реализовать эффективную связь в промышленных приложениях и в системах автоматизированного управления производственными процессами, обеспечивая устойчивость к помехам, электростатическим разрядам и перенапряжениям. RS-485 для организации ИСУ рекомендуется применять на территории промышленных объектов и в многоквартирных домах с выделенными шахтами для прокладки линий связи. Решение является наиболее бюджетным для применения в многоквартирных домах.
        Для осуществления сбора данных необходимо:
        Применение индивидуальных и общедомовых приборов учета с интерфейсом RS-485. Передача данных с каждого прибора учета происходит по физическим линиям с использованием RS-485 и витой пары, далее на УСПД и по GSMканалу на сервер энергосбытовой копании. В УСПД устанавливается Sim-карта с открытым CSD/GPRS каналом.
